廣州孚達保溫隔熱材料有限公司致力于建筑保溫材料及裝配式內裝產品、系統的開發和生產，現階段以FD干式地暖系統為核心，攜手南京能構建筑設計有限公司進行BIM應用的探索及設計協同。主要以Revit系列軟件，進行三維模型的整體展示、部件的信息化圖元創(chuàng )建、節點模擬，并利用與其他BIM軟件的搭接，進一步進行碰撞檢查、節能計算、熱工計算、VR可視化、施工模擬等，用虛擬的生命代替真實的生命去完成各種嘗試。讓客戶及終端用戶提前體驗內裝效果，了解隱蔽的管道布置；用數據說話，感受用心和專業。

什么是BIM？

BIM是“Building Information Modeling”的縮寫，中文譯為“建筑信息模型”。是以建筑工程項目的各項相關信息數據為基礎而建立的建筑模型，通過數字信息仿真，模擬建筑物所具有的真實信息。

BIM技術是一種應用于工程設計、建造、管理的數據化工具，通過對建筑的數據化、信息化模型整合。在項目策劃、運行和維護的全生命周期過程中進行共享和傳遞，使工程技術人員對各種建筑信息作出正確理解和高效應對，為設計團隊以及包括建筑、運營單位在內的各方建設主體提供協同工作的基礎，在提高生產效率、節約成本和縮短工期等方面發揮重要作用。

BIM是一個概念，也是一門技術，需要通過各種側重點不同的軟件來實現。如：Revit、Navisworks、Fuzor、Lumion、BIM5D等。目前，Revit是全球建筑業BIM體系中使用最為廣泛的軟件。

Revit與CAD的區別在哪里？

CAD用于二維繪圖、設計和基本的三維設計，是國際上廣為流行的繪圖工具；Revit系列軟件是為BIM構建，主要是做三維模型建模，可以與二維圖紙結合使用，也可以導出二維圖紙，但呈現出的模型是三維立體模型。

應用領域

CAD主要用于土木建筑工程、工業制圖、機械制圖、電子、服飾加工等多個領域。Revit主要用于土木建筑領域，不如CAD應用領域廣泛，但Revit表現更為專業、細化。

軟件基本元素和表達方式

CAD基本元素是矢量數據，CAD主要采用圖層管理的方法，對繪制圖形“線條“的管理。CAD表達一個物體，常用平、立、剖面的二維線條表達，幾乎沒有邏輯關聯，在圖紙與現實之間需要大腦轉換關系。Revit基本元素是圖元——“族”，是以物體實際中的真實特性定義和展現的，更直觀、更符合人的思維模式。Revit所建立的三維模型，在各種視圖所表達的內容本質上是相互關聯的。當某一個視圖中的物體發生改變，立即會(huì )在所有的視圖中顯現出來。

信息量上對比

CAD產生的文件用于打印到紙上，也就是說二維的圖紙可以反映出90%的信息。所以用CAD設計，前期工作相對簡單些，信息量少一些。Revit產生的文件所包含的信息量比CAD大的多，Revit結合其他BIM軟件協同工作，可以是三維、四維、五維。所以BIM的價值更多的體現在信息量上，在項目各個階段利用、管理這些信息。

FD干式地暖系統——裝配式保溫樓地面建筑構造的BIM應用

FD干式地暖系統是將加熱管或加熱電纜敷設在FD干式地暖板的溝槽中，不填充混凝土，直接鋪設面層的地面輻射供暖構造。

FD干式地暖系統地面構造常見的有以下形式：

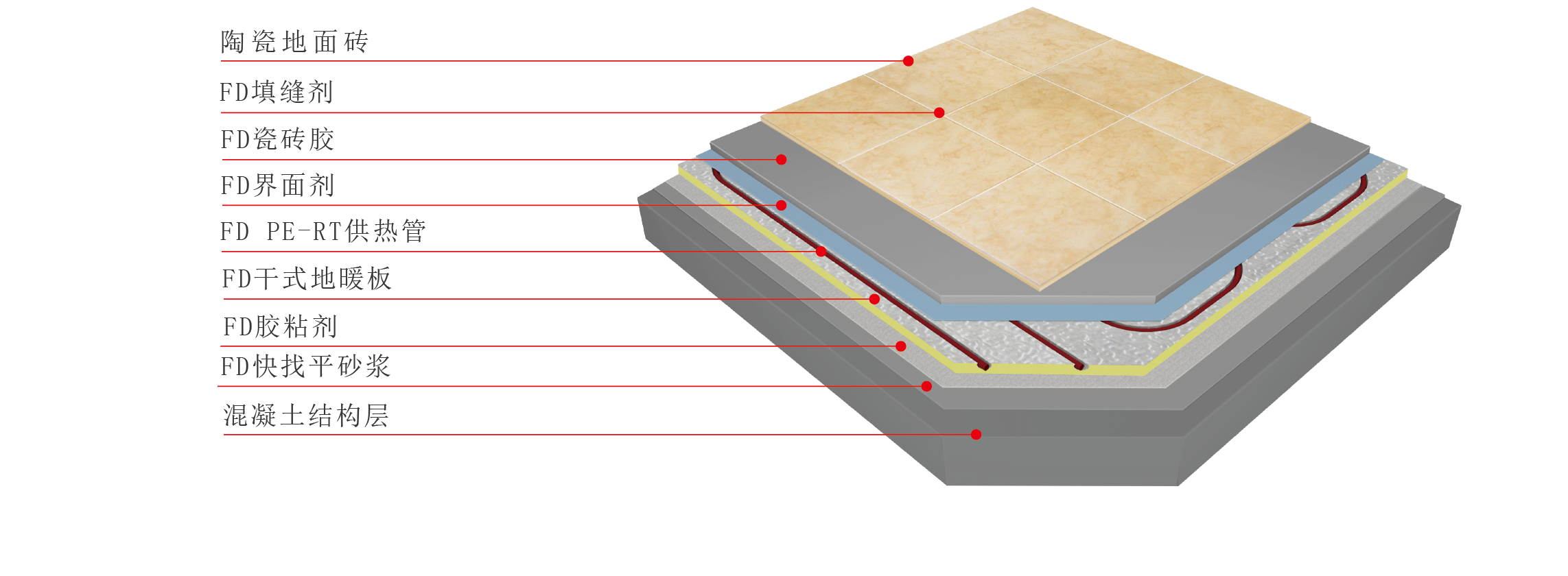

面磚飾面直鋪型構造

▼

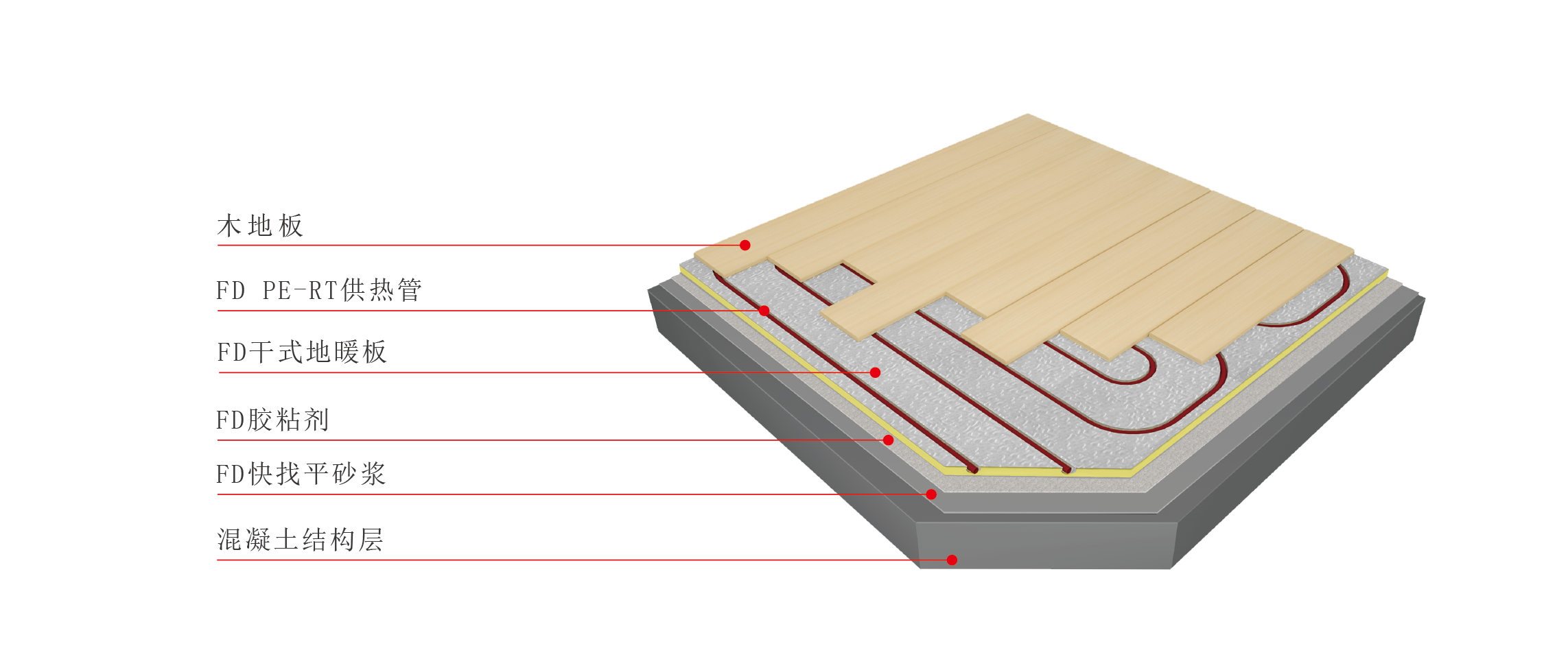

木地板飾面直鋪型構造

▼

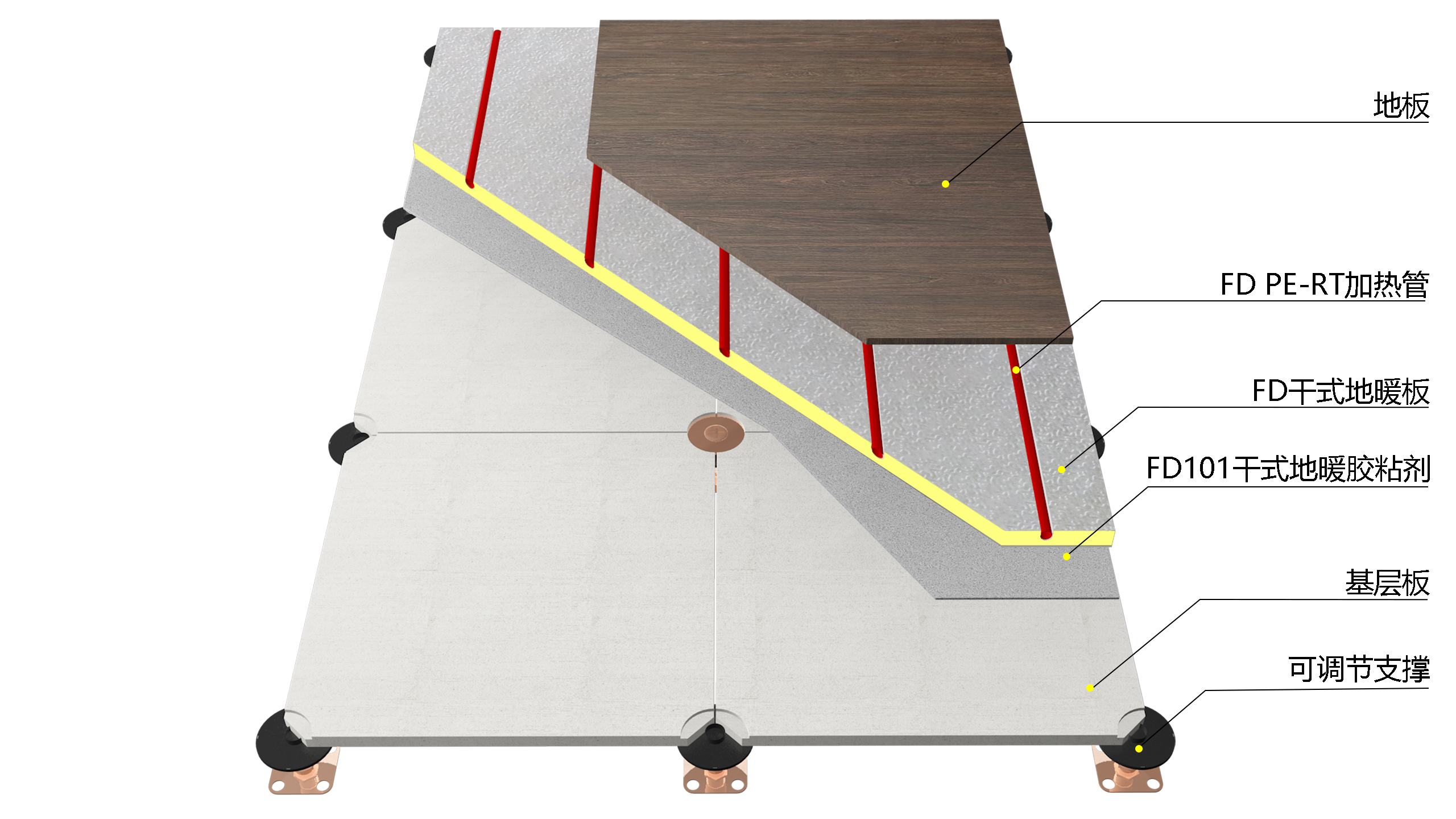

架空型構造

▼

BIM就像在一個虛擬空間中，用數據和模型建造“小世界”。我們在建筑這個“小世界”中進一步細致地建造地暖的部品部件，組合這些部件。當前FD干式地暖系統中的核心產品——FD干式地暖模塊（常規型/隔聲型），常用的規格型號對應的30個“族”已建立完畢，產品層次、原材料，性能指標等信息均已添加。簡單的三維建模，可展示立體效果，但BIM最與眾不同的一個性質是數據信息化。因為每一個構建都具備信息化，所以整個建筑模型具有自己的生命周期，通過碰撞檢查、施工模擬等技術可以讓信息模型“活”起來。對于利用BIM設計、管理的工程項目，我們可以免費提供FD干式地暖系統中涉及到的含有信息量的“族”文件，減少設計師的工作量。

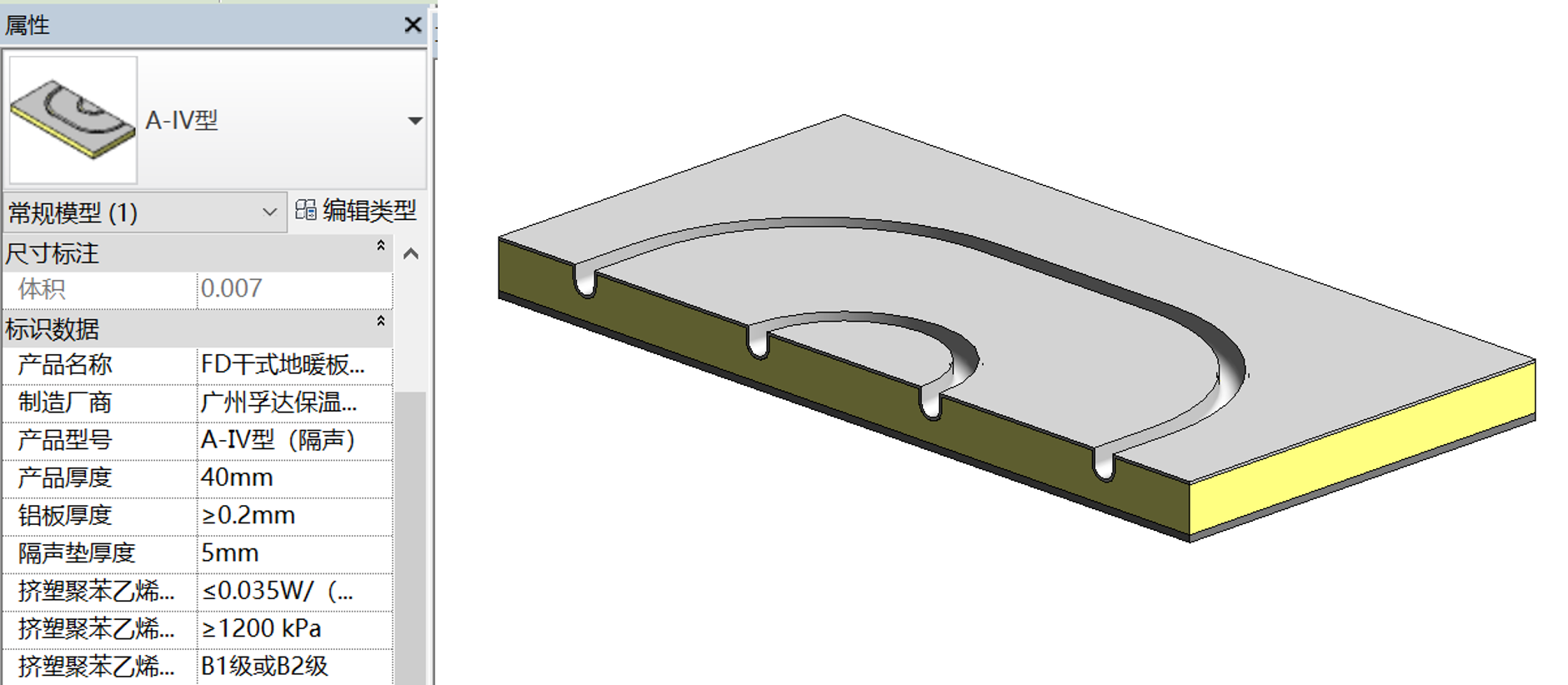

例如：FD干式地暖模塊（隔聲型）A-IV型，該產品族信息及模型如下。

未來，孚達公司將更深入地探索智能化工具及應用，為裝配式內裝、建筑信息化發展努力！
