隨著(zhù)建筑行業(yè)的快速發(fā)展以及節能設計標準的不斷提高，保溫材料已經(jīng)成為建筑材料中重要的組成部分。目前建筑保溫材料按燃燒性能主要分A級、B級（含B1、B2級）兩大類(lèi)，A級材料種類(lèi)較為繁雜，而B(niǎo)級材料多為聚苯板。本期重點(diǎn)介紹4種常見(jiàn)的聚苯板的主要技術(shù)參數及優(yōu)缺點(diǎn)。

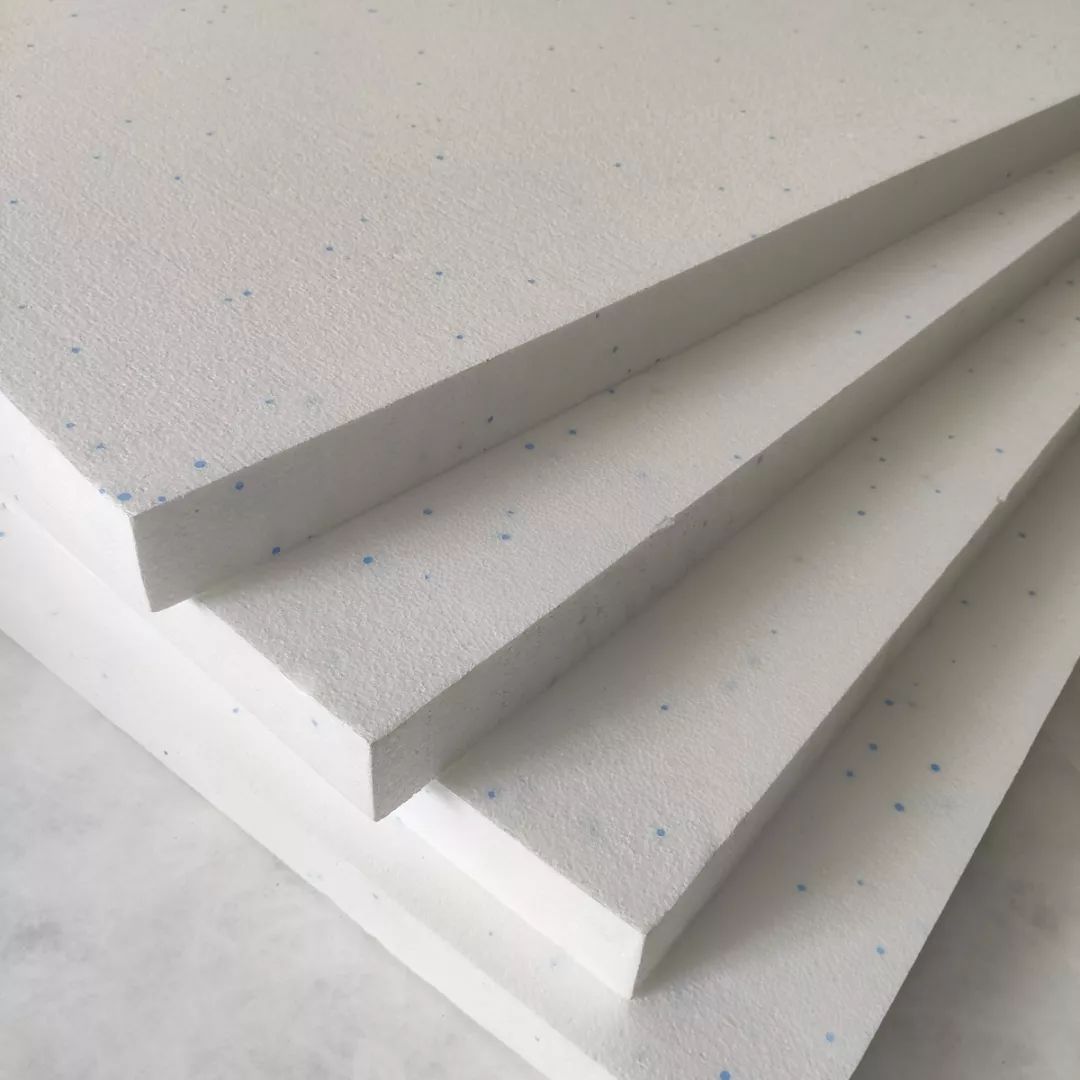

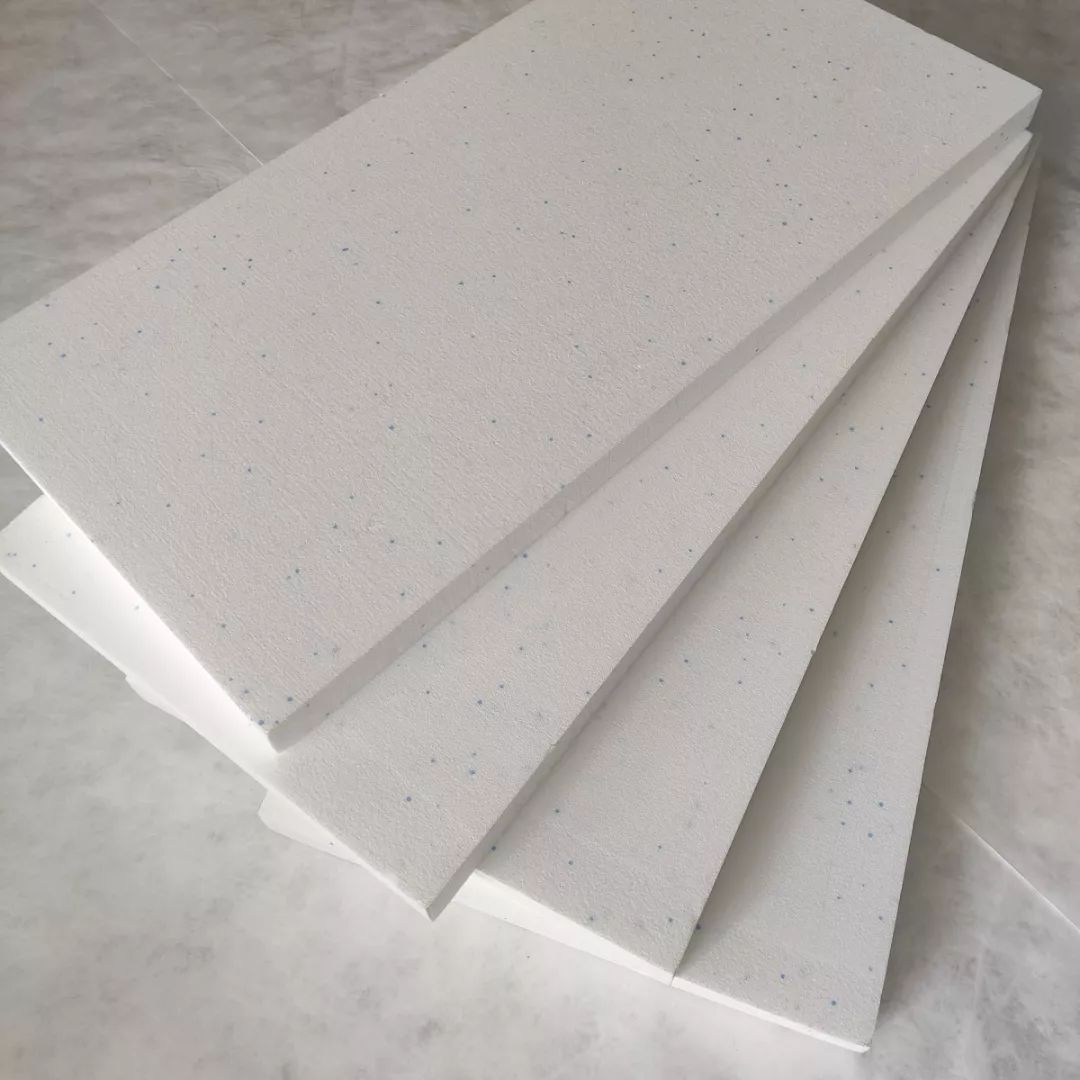

1、模塑聚苯板（EPS）

模塑聚苯乙烯泡沫板（EPS）是以含有揮發(fā)性液體發(fā)泡劑的可發(fā)性聚苯乙烯珠粒為原料，經(jīng)加熱發(fā)泡后在模具中加熱成型的保溫板材，具有質(zhì)輕、隔熱、隔音、耐低溫等特點(diǎn)。

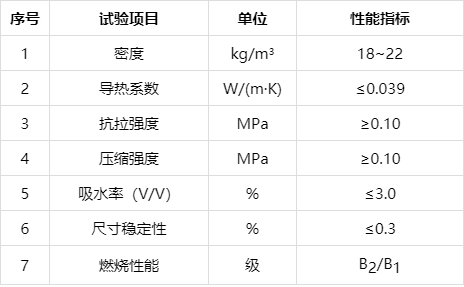

模塑聚苯板（EPS）主要技術(shù)參數

執行標準：GB/T 29906-2013《模塑聚苯板薄抹灰外墻外保溫系統》

優(yōu)點(diǎn)

保溫隔熱性能較好；

容重低，對建筑負荷影響??；

國內應用時(shí)間久，工藝技術(shù)成熟；

原料易得，價(jià)格低廉；

耐久性好，耐低溫性能強。

缺點(diǎn)

熔點(diǎn)低，環(huán)境溫度超過(guò)75℃易軟化；

長(cháng)時(shí)間受紫外線(xiàn)照射，材料易老化并呈現脆性；

熱塑型材料，燃燒時(shí)熔融滴落，易引燃其它物質(zhì)。

此外，由于普通模塑聚苯板加工工藝簡(jiǎn)單，易被小作坊模仿生產(chǎn)，質(zhì)量難以保障，運輸到工地現場(chǎng)的產(chǎn)品，常常偷工減料，以次充好。且導熱系數相對于有機保溫材料，仍然屬于偏高類(lèi)型。

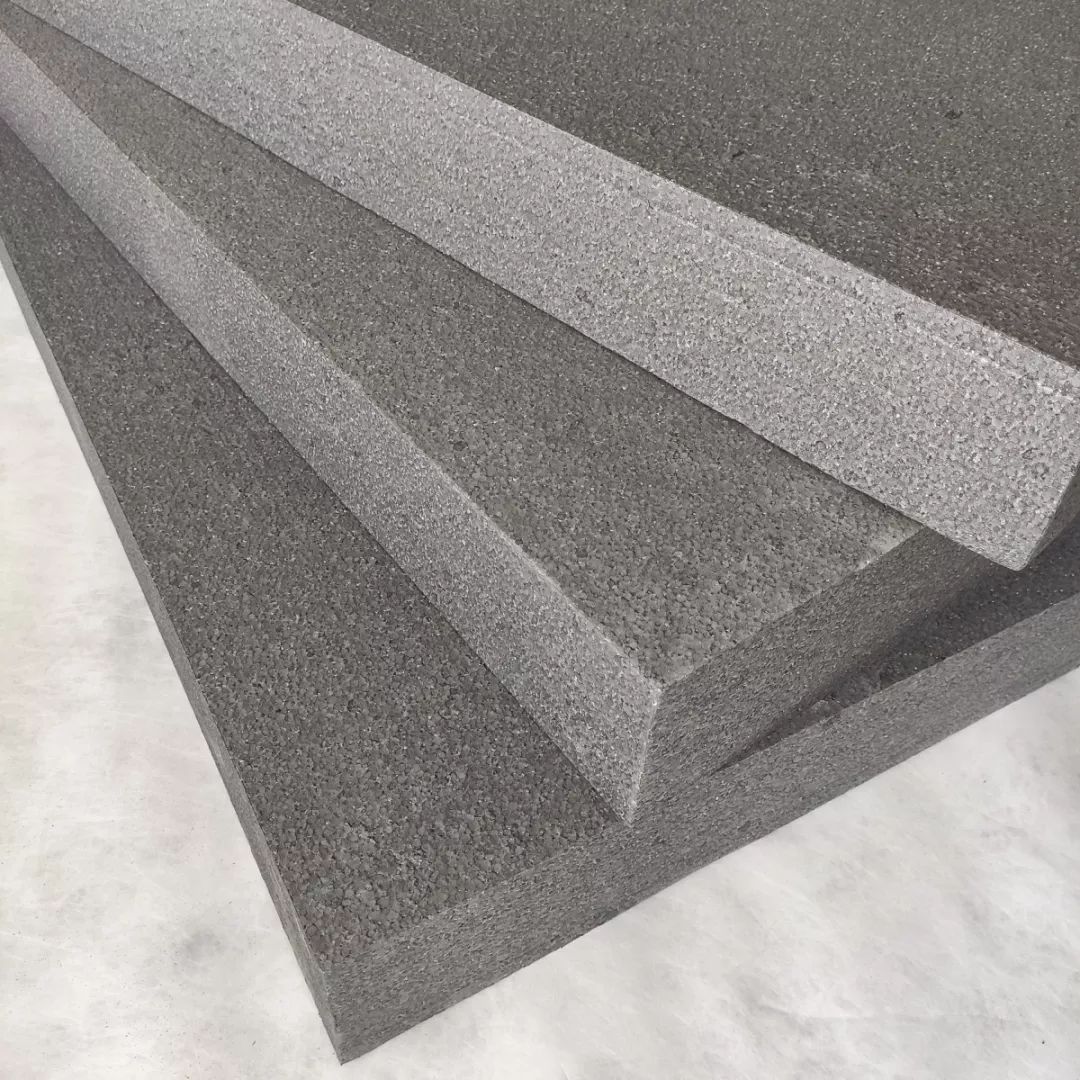

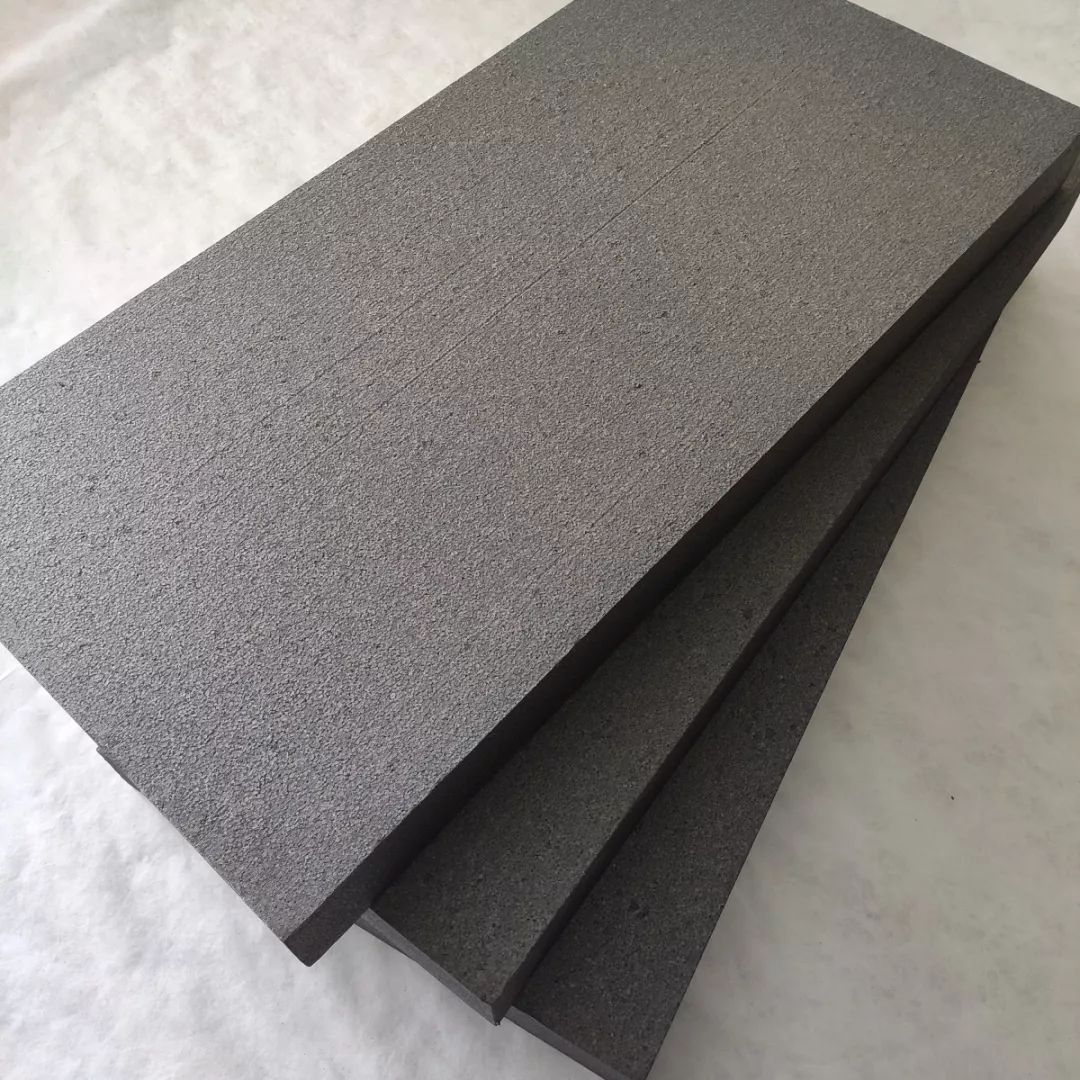

2、石墨改性聚苯板（SEPS）

石墨改性模塑聚苯板是以進(jìn)口石墨改性聚苯乙烯為原料，模具中加熱制造成的保溫板材，分散在聚苯乙烯中的納米級片狀石墨粒子具有對紅外線(xiàn)反射效果，可有效降低長(cháng)波輻射，降低保溫板材的導熱系數。

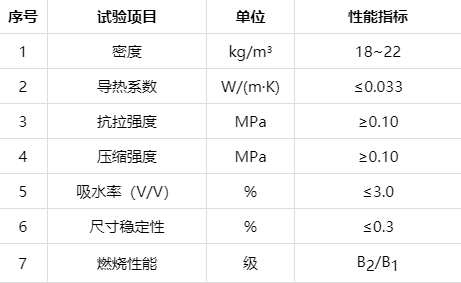

石墨改性聚苯板（SEPS）主要技術(shù)參數

執行標準：GB/T 29906-2013《模塑聚苯板薄抹灰外墻外保溫系統》

石墨改性聚苯板（SEPS）除了具備普通模塑聚苯板（EPS）的所有性能外，還具有以下特點(diǎn)：

優(yōu)點(diǎn)

防火性能達到難燃型B1級，而普通EPS較難達到這一指標；

絕熱能力更強，較普通EPS提高30%；

同等效果成本更低；

更具生態(tài)效率，減輕環(huán)境負擔。

缺點(diǎn)

同普通模塑聚苯板。

此外，石墨改性聚苯板原料廠(chǎng)家較普通模塑聚苯板少，質(zhì)量可靠性高。

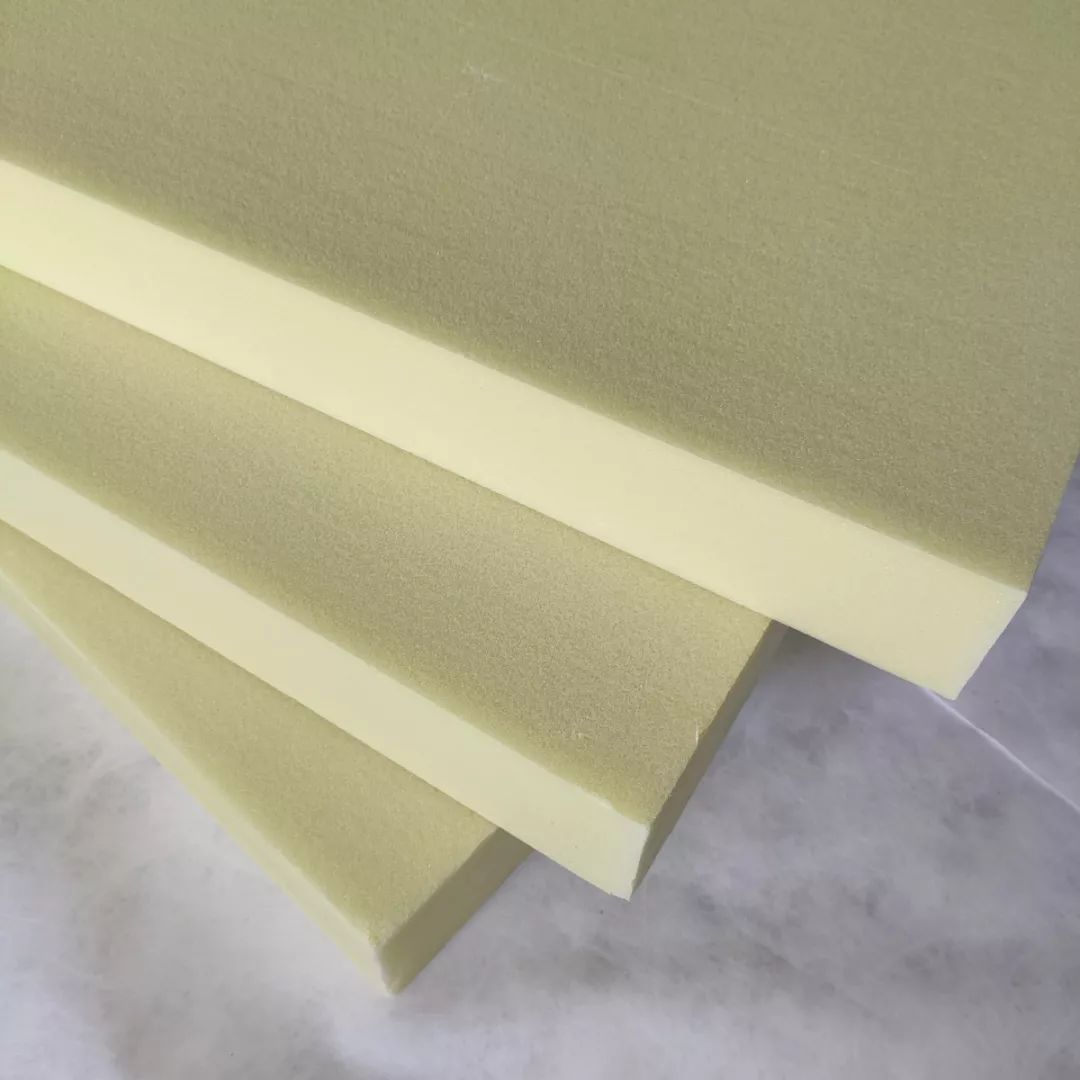

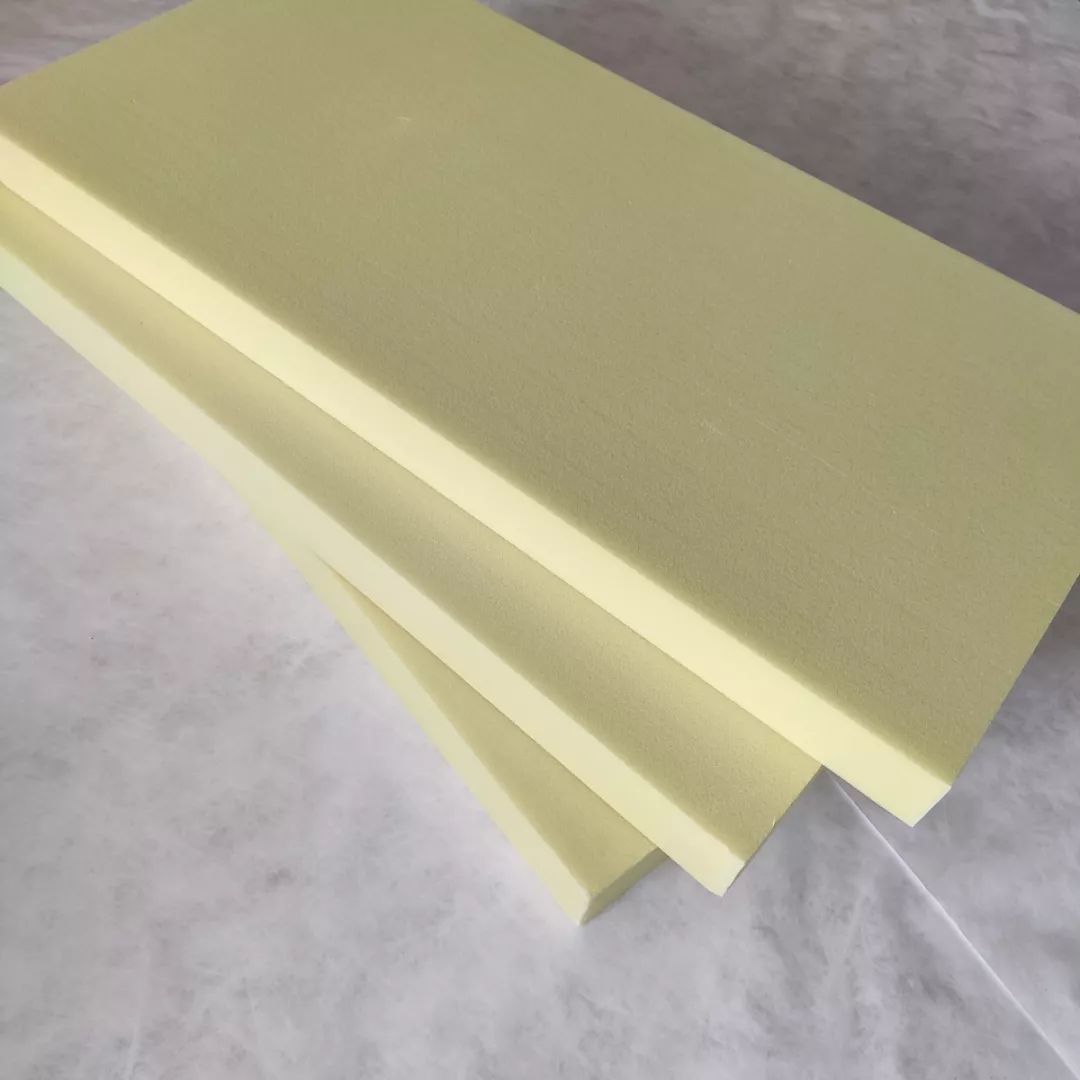

3、擠塑聚苯板（XPS）

擠塑板是以聚苯乙烯樹(shù)脂輔以聚合物在加熱混合的同時(shí)，注入催化劑，而后擠塑壓出連續性閉孔發(fā)泡的硬質(zhì)泡沫塑料板，其內部為獨立的密閉式氣泡結構。

擠塑聚苯板（XPS）主要技術(shù)參數

執行標準：GB/T 30595-2014《擠塑聚苯板(XPS)薄抹灰外墻外保溫系統材料》

優(yōu)點(diǎn)

導熱系數低；

質(zhì)輕，強度高；

防潮，不透汽；

吸水率低，憎水性好；

耐腐蝕，抗老化。

缺點(diǎn)

產(chǎn)品工藝不過(guò)關(guān)時(shí)，易引起二次應力釋放，導致尺寸穩定性差；

透汽性差，妨礙建筑系統呼吸性；

熱塑型材料，燃燒時(shí)熔融滴落，易引燃其它物質(zhì)；

表面光滑，施工時(shí)需做界面劑處理。

相較于墻面，擠塑板更適合用于屋頂和地面。

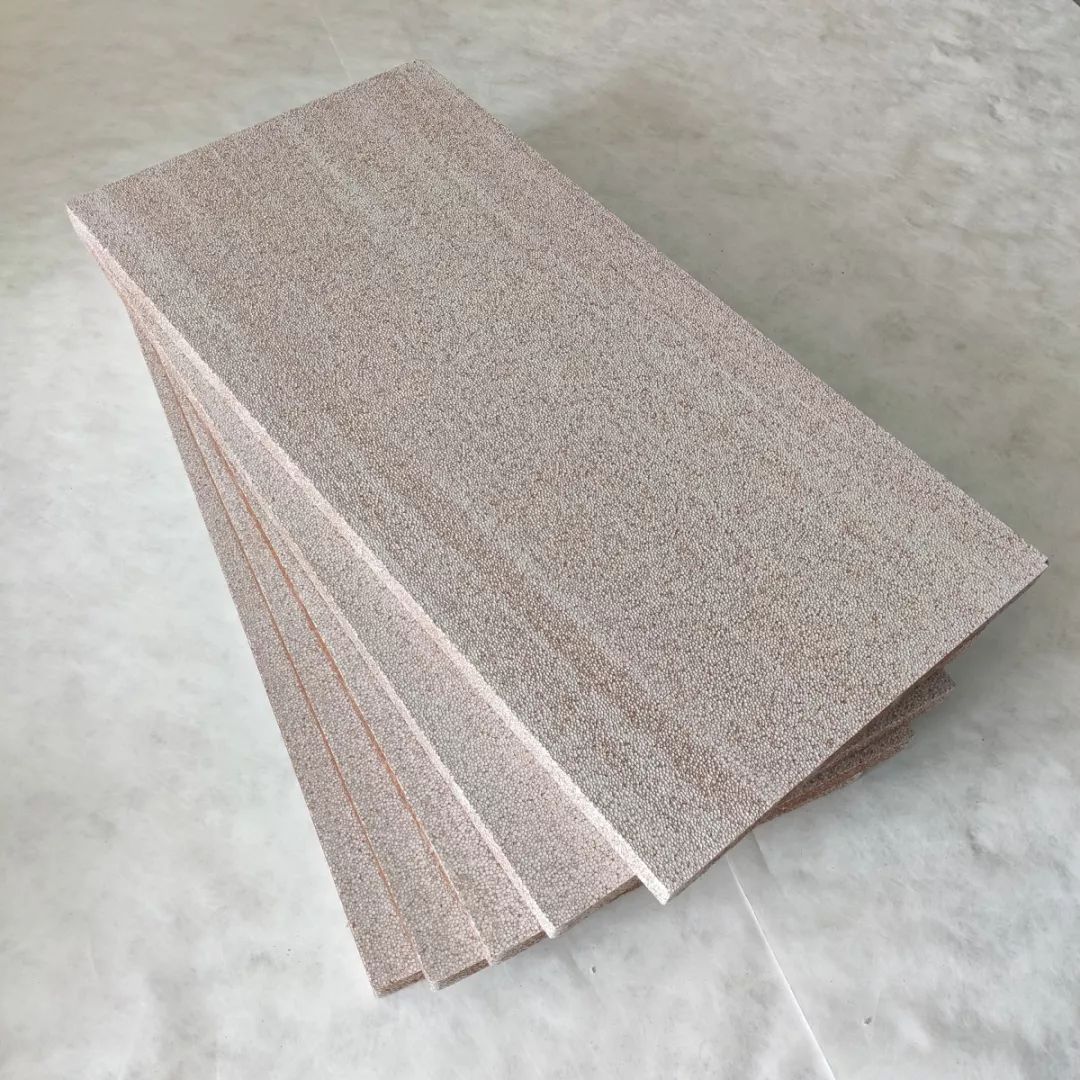

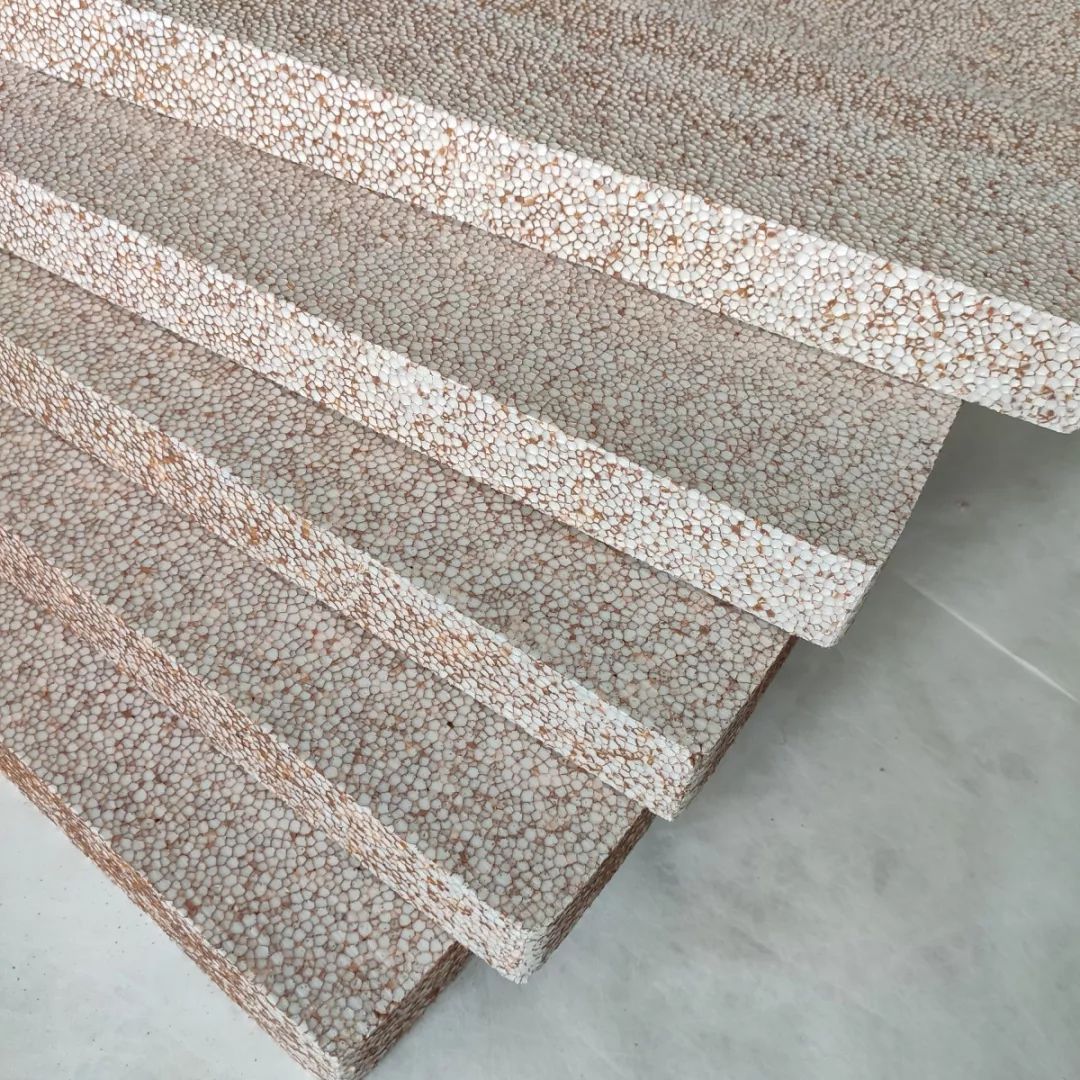

4、D型熱固復合聚苯板

低密度（D型）熱固復合聚苯板，采用以聚苯乙烯泡沫顆粒有機材料為主要成分，無(wú)機材料為輔，添加處理劑，通過(guò)顆粒包覆處理加工制成，在受火狀態(tài)下具有一定的形狀保持能力且不產(chǎn)生熔融滴落物的特點(diǎn)。

D型熱固復合聚苯板主要技術(shù)參數

執行標準：JG/T 536-2017《熱固復合聚苯乙烯泡沫保溫板》

優(yōu)點(diǎn)

阻燃性能提升。

缺點(diǎn)

造價(jià)提升；

小廠(chǎng)產(chǎn)品易粉化脫落。
